Festo zonne energie solar Basic set

€ 3.112,00

Vraag naar offerte met accessoires

Solar practicum met vele opdrachten en onderzoek materiaal.

Ideaal voor VMBO en MBO

Festo Solar Basic set

De behoefte aan installaties voor de opwekking van zonne- en windenergie nemen enorm toe. Het resultaat is een toenemende vraag naar gekwalificeerde technici die dergelijke systemen kunnen begrijpen, beheren, installeren en onderhouden.

De  trainingspanelen van de Solar/Wind Training Packages kunnen op een standaard werkstation worden gebruikt. Verschillende soorten modules zijn beschikbaar (belastingen, transformatoren, batterijen, voedingen, enz.). Modules zijn onderling verbonden met veiligheidskabels.

Leerdoelen van de trainingspanelen voor zonne-energie:


• Aan de hand van eigenschappen controleren of het PV-paneel, de laadregelaar en de batterij van een stand-alone PV-systeem voor gelijkstroombelasting, samen kunnen werken zonder problemen te veroorzaken.
• Het ervaren van de voordelen van het gebruik van een MPPT-laadregelaar ten opzichte van een aan-uit- of PWM-laadregelaar in stand-alone PV-systemen voor gelijkstroombelasting. Plus leren over de topologie, bediening en unieke kenmerken van de MPPT-laadregelaar.
• Kennismaken met de configuratie en bediening van stand-alone PV-systemen voor wisselstroombelasting door het toepassen van een omvormer. Ervaar dat het gebruik van energiezuinige elektrische apparatuur een manier is om de omvang en de kosten van het stand-alone PV-systeem aanzienlijk te verlagen.
• Leren werken met netgekoppelde PV systemen en het beschrijven van de veelgebruikte frequentieomvormers, zoals de centrale omvormer, de stringomvormer en de micro-omvormer.



Leerdoelen van leersysteem voor wind-energie:
1. Kennismaken met het principe van elektromagnetische inductie, en het effect dat een verandering in de rotatiesnelheid van de generator heeft op de magnitude en frequentie van de gegenereerde wisselspanning.
2. Leren wat het koppel is en hoe het koppel berekend kan worden en hoe interacterende magnetische velden aantrekkingskracht en afstotingskrachten veroorzaken. Kennismaken met de typische koppel-stroomkarakteristieken van een windturbinegenerator.
3. Leren hoe het vermogen van de wind berekend kan worden en hoe het windvermogen varieert met de windsnelheid. Plus het bepalen van de optimale rotorsnelheid en -koppel bepalen.
4. Ervaren hoe elektrische energie opgeslagen kan worden en welke elektronische schakelingen nodig zijn om een windturbine aan te sluiten op batterijen. Tevens maken zij kennis met de 3 functies van de besturing: het maximale vermogens punt (MPP), het beschermen van de accu's tegen overladen en het voorkomen van een te hoge snelheid van de rotor.

De Solar & wind power training EQ is een unieke lesopstelling om op een hands-on- methode kennis te maken met duurzame energie opwekking. Dankzij het beschikbare lesmateriaal, uitermate geschikt voor beginners in het beroepsonderwijs en industrie.



Ideaal voor VMBO en MBO

Presentatie Solar Basic Voor Het VMBO Kopie 2
PowerPoint – 4,4 MB 161 downloads

Trainingsmateriaal

  • De diode
  • Het zonnepaneel (fotovoltaïsch paneel)
  • Effect van temperatuur op de prestaties van het zonnepaneel
  • Energie van zonnepanelen opslaan in batterijen (optioneel)
  • Effect van arcering op de werking van zonnepanelen
  • Oriëntatie zonnepaneel
  • Zonnepaneelprestaties versus isolatie



Apart te bestellen:

Werkmappen

De oefeningen in de werkboeken bevatten de theorie en laboratoriummanipulaties die de bovenstaande trainingsinhoud behandelen.

Klik op link voor meer informatie.

Aanbevelingen voor accessoires, media en uitbreidingen



De belangrijkste componenten in één oogopslag



Het monokristallijne silicium zonnepaneel bestaat uit twee onafhankelijke fotovoltaïsche (PV) modules gemonteerd op een gewoon metalen chassis dat kan worden geïnstalleerd in de zonnepaneeltestbank, bij het uitvoeren van oefeningen binnenshuis, of op een statief bij het uitvoeren van oefeningen buitenshuis. Twee monorystaline silicium zonnepanelen gemonteerd op een koellichaam in een frame dat experimenten mogelijk maakt op de testbank van het zonnepaneel of op een statief. Het bestaat uit twee onafhankelijke panelen die in serie of parallel kunnen worden geschakeld, extra diodes en belasting zijn inbegrepen om experimenten uit te kunnen voeren.



Kenmerken

  • Twee monokristallijne silicium zonnepanelen
  • Maakt seriële of parallelle configuraties mogelijk
  • Diodes en variabele belastingsweerstand die nodig zijn voor experimenten zijn inbegrepen
  • Temperatuursensor en display voor het bewaken van de temperatuur tijdens het experimenteren
  • Kan volledig worden aangestuurd van nul tot maximaal vermogen in de testbank van het zonnepaneel

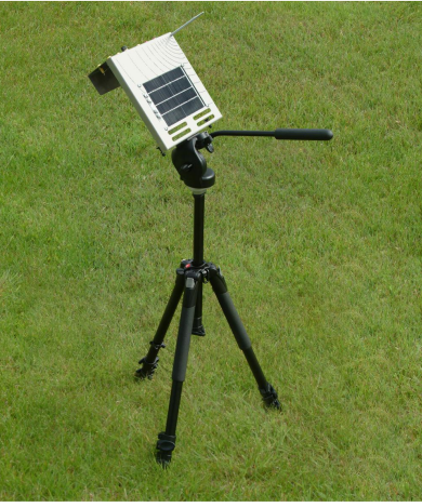

  • Buitengebruik mogelijk bij montage op een statief, een pin op het paneelframe wordt gebruikt om de uitlijning naar de zon aan te passen
  • Frame voor gebruik van het paneel in de testmodule van het zonnepaneel of gemonteerd op een statief
  • Alle aansluitingen met veiligheidsstekkeraansluitingen, 2 mm maat voor veiligheidsspanningssignalen
