Heliocentris Academische fuelcell opstellingen.

Heliocentris heeft een interessant onderzoek programma voor universitaire toepassingen.



Hybride Clean energy system

Een brandstofcel - batterijhybridesysteem waarmee gebruikers individuele componenten en systeemgedrag kunnen begrijpen en onderzoeken onder verschillende hybride opstellingen. Ontworpen als een lab ter ondersteuning van technische studies gericht op de toepassing van brandstofcellen, batterijtechnologie, hybride systemen, energiebeheer en energieopslag. Cruciaal voor de huidige ingenieursstudenten is een diepgaand begrip van de toepassing van elektrische chemische energieconversie en -opslag. Vooral als het gaat om snelgroeiende markten van stationaire, draagbare en mobiele hybride energiesystemen.

  • Batterijtechnologie (modellering)
  • Batterijsystemen en besturing
  • Toegepaste brandstofceltechnologie
  • Battery- Brandstofcelhybriden
  • Elektrochemische energieopslag en -conversie
  • Opslag van hernieuwbare energie
  • Elektrische en hybride voertuigen (HEV/FCEV)
  • Back-up energiesystemen
  • Microrasters en slimme rasters

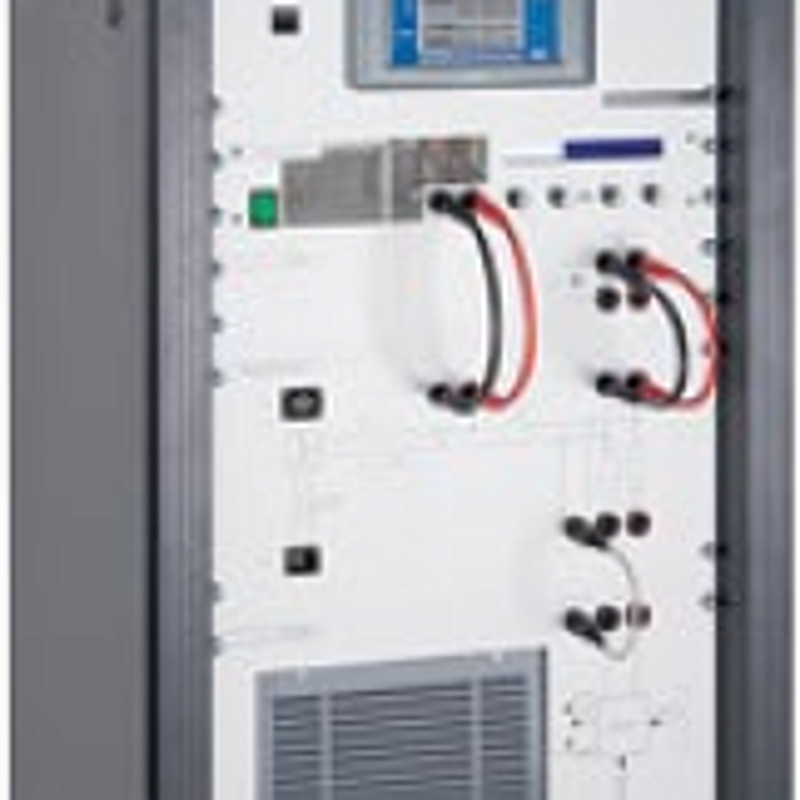

Hybrid Fuel Cell Application Trainer Automotive Trainer 7
PDF – 557,3 KB 157 downloads

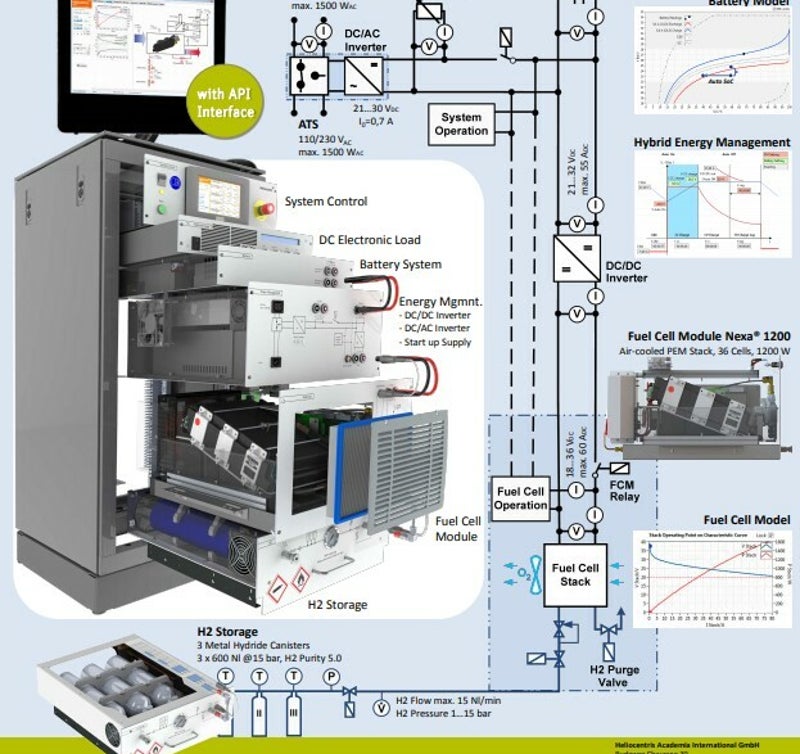

HEL Hybrid Energy Lab
PDF – 1,4 MB 149 downloads
HEL Brochure 2021 EN
PDF – 842,4 KB 145 downloads

NEXA systeem

Waterstofcell integratie systeem

NIS Nexa Integration System Brochure HAI
PDF – 1,9 MB 141 downloads
Datasheet Nexa 1200 EN
PDF – 420,6 KB 137 downloads

Zonne waterstof trainer

De Solar Hydrogen Trainer is een 400 Wp off-grid fotovoltaïsch systeem gecombineerd met een elektrolyzer. Het produceert waterstof uit schone zonne-energie en kan worden gecombineerd met de Fuel Cell Trainer of Nexa® Training System tot een microlab.

Het systeem maakt een volledige balancering van de zonne-waterstofproductie mogelijk. Prestatie- en generatiegegevens van de PV-modules, vermogenselektronica, batterij en elektrolyzer worden weergegeven in de meegeleverde software en kunnen worden geregistreerd voor export. Energiestromen tussen de afzonderlijke componenten worden duidelijk gevisualiseerd. Mobiele zonnemodules met een instelbare hellingshoek en optionele zonnesensoren maken diepgaande experimenten op zonne-energieopwekking mogelijk.



Solar Hydrogen Extension Brochure EN Pdf 4 Pdf 91 5
PDF – 1,3 MB 134 downloads

Het aanvullende materiaal vergemakkelijkt het gebruik van het systeem.

  • Gedetailleerde gebruiksaanwijzing
  • Het boek van de wetenschap over waterstof
  • Experimenteergids met:
  • Grafische weergave van experimentopstellingen
  • Werkbladen met vragen en taken Oplossingen
  • CD-ROM met afdrukbare proefbladen (PDF-bestanden)

Voorbeeldexperimenten

  • Optimale uitlijning van de zonnemodule
  • Het bepalen van de efficiëntie van de elektrolyzer
  • Gedrag van zonnepanelen

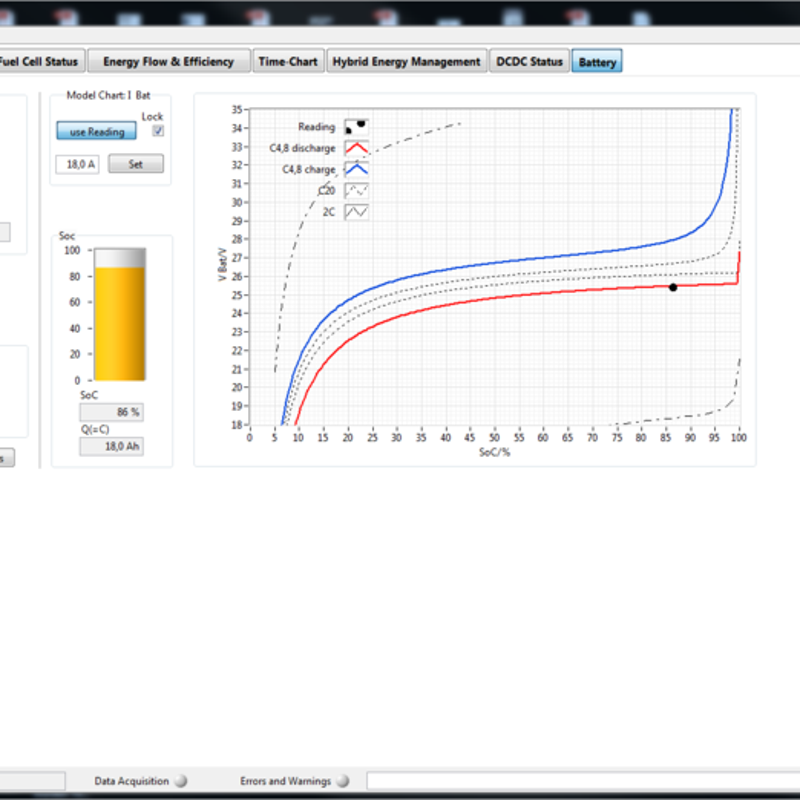

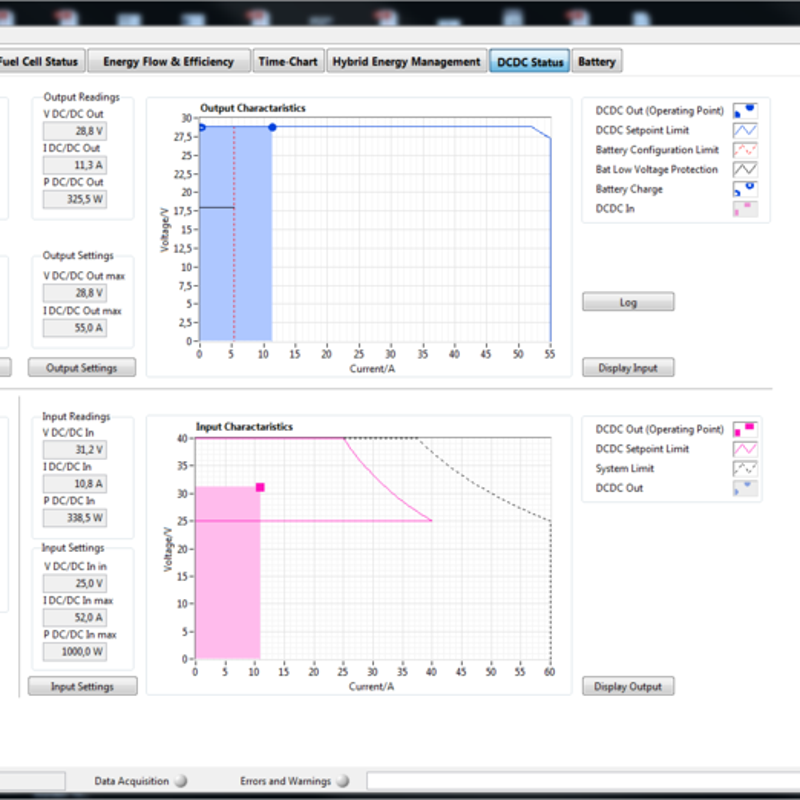

De software wordt gebruikt om gegevens te visualiseren en het systeem te bedienen. Metingen op systeem- en componentniveau worden weergegeven en kunnen eenvoudig worden opgehaald en geëxporteerd voor verdere verwerking. Ook kunnen de grenswaarden voor de batterijregeling worden gedefinieerd.

Efficiëntie-analyse

  • Algehele systeemoutputbalancering
  • Systeemefficiëntieketen (Sankey-diagram)

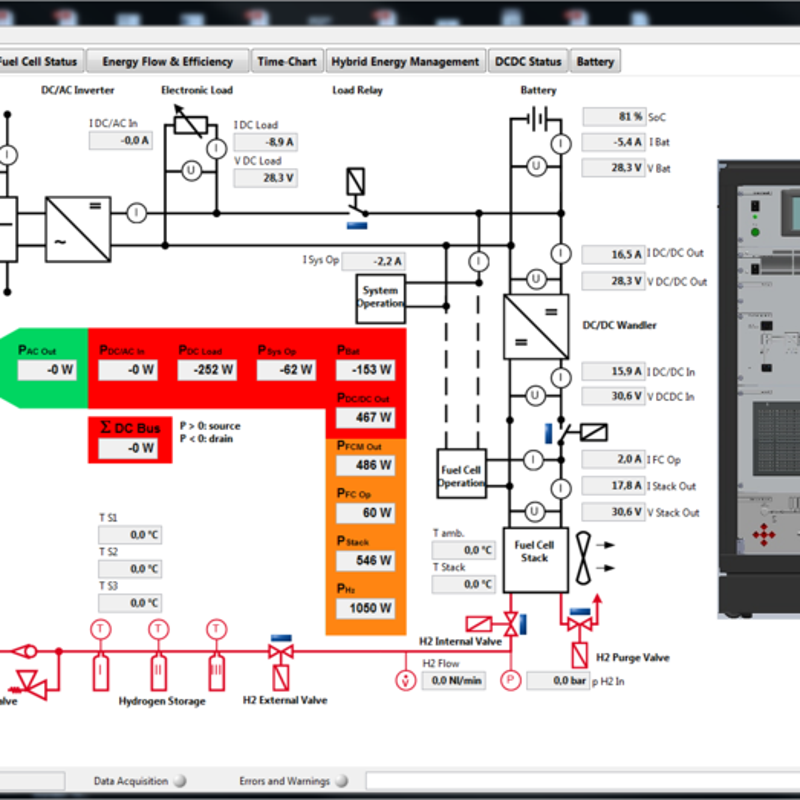

Systeemoverzicht

  • Stroomdiagramweergave
  • Spannings- en stroomweergave voor afzonderlijke componenten

Tijdcurve

  • Grafische visualisatie van de metingen
  • Vrij configureerbare metingen

De Solar Hydrogen Trainer is een modulair systeem. Het aansluiten van kabels en snelkoppelingen maakt eenvoudig in- en uitschakelen mogelijk.

Zonnemodules Unit

  • 2 x 200 Wp polykristallijne zonnemodule
  • Instelbare hellingshoek

Optioneel: PV Sensor Kit

  • Temperatuursensoren
  • Bestralingssensoren
  • Kompas voor module-uitlijning

Eenheid systeemtechnologie

  • Geschikt voor ladingen tot 700 W
  • Ethernet-poort voor pc-besturing en netwerkverbinding
  • Inclusief vermogenselektronica, meettechnologie en batterijen
  • Geoptimaliseerd voor de toevoer van de elektrolyzer

Waterstofgenerator

  • Productiecapaciteit van 30 of 60 sl/h
  • Geschikt voor continu gebruik
  • Interface voor pc-besturing





Bereik Extender

  • Planning van systeemschakeling
  • Bereikberekening van het totale systeem

Autonome voeding

  • Systeem loopt losgekoppeld van het net, dus het moet worden gedimensioneerd om te allen tijde autonoom te werken
  • Start vanuit interne energievoorziening

Hybride elektrische voertuigen

  • Het systeemontwerp maakt dezelfde configuraties mogelijk als in typische
  • Brandstofcel hybride elektrische voertuigen (FCEV)

Ononderbreekbare voeding (UPS)

  • In de UPS-modus levert het systeem continu vermogen in geval van stroomuitval om continu vermogen te garanderen
  • Automatisch schakelen tussen batterij- en brandstofcelbediening

Waterstof practicum Heliocentris

Voorbeeld product

€ 29,95

Voorbeeld product

€ 29,95

Dit is een voorbeeld product. Het kan niet gebruikt of gekocht worden.

Voorbeeld product

€ 29,95

Voorbeeld product

€ 29,95

Dit is een voorbeeld product. Het kan niet gebruikt of gekocht worden.

Film Hydrive

Vraag offerte aan

Levertijd ca. 7 weken

Om de opslagfles te vullen is een 16 bar reduceer kit nodig om van 200bar flessen of vulstations veilig deze blauwe opslagtanks te vullen



Film fuelcell trainer

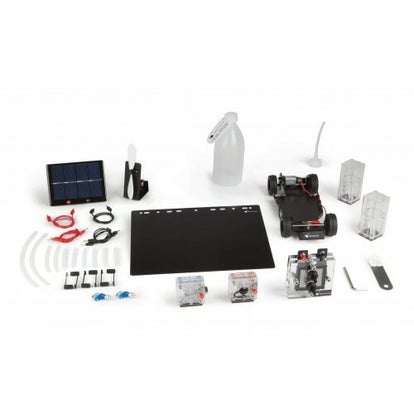

H-Tec Kamptec sets

Of vraag naar offerte

Hier onder meerdere experimenten en onderdelen om ook zelf samen te stellen.
