CAN-BUS en ISO BUS SYSTEMEN -LK7629

Ook voor Mobiele werktuigen landbouwtechniek zie bijlagen ISOBUS

Technical Data Sheets L LK 7629 A
PDF – 210,6 KB 23 downloads
Manuals L LK 7629 B
PDF – 4,3 MB 22 downloads

Locktronics CAN-BUS SYSTEMEN BOUWEN EN WERKEN-LK7629

Locktronics Experimenteerset voor Autotechnische opleidingen.
CAN-bus ISO BUS systemen bouwen en werken met 5 ECU's

Deze set voorziet in een volledig functioneel CAN-ISO bussysteem.
Leerlingen kunnen een volledig werkend CAN systeem opzetten, fouten en storingen veroorzaken en deze met behulp van scangereedschap opsporen. Zo kunnen diagnostische vaardigheden vanaf de basis geleerd worden. Het verkregen inzicht is een degelijke basis om later de geautomatiseerde analysesystemen te begrijpen in plaats van ze alleen maar te kunnen bedienen.
De 5e ECU wordt gebruikt om bovenstaande 4 ECU's te verbinden.
Met de Matrix Industrial and Automotive Controller (MIAC) kunnen de leerlingen sensor gestuurde systemen bouwen met een industriële PLC (Programmable Logic Controller)
Deze veelzijdige PLC is uitgevoerd met 4 mm contact aansluitingen waardoor invoer en uitvoer erg makkelijk opgebouwd kan worden.
Voor de verwerking van de data is een PLC met een PIC micro 18F4455 processor voorzien.
Met het CAN-bus protocol kunnen meerdere MIAC is gekoppeld worden.
De gebruikte software kan FlowCode,Visual Basic of Labview zijn.
Er worden voorbeeldprogramma's meegeleverd. Een lesboek met experimenten vult de set aan.

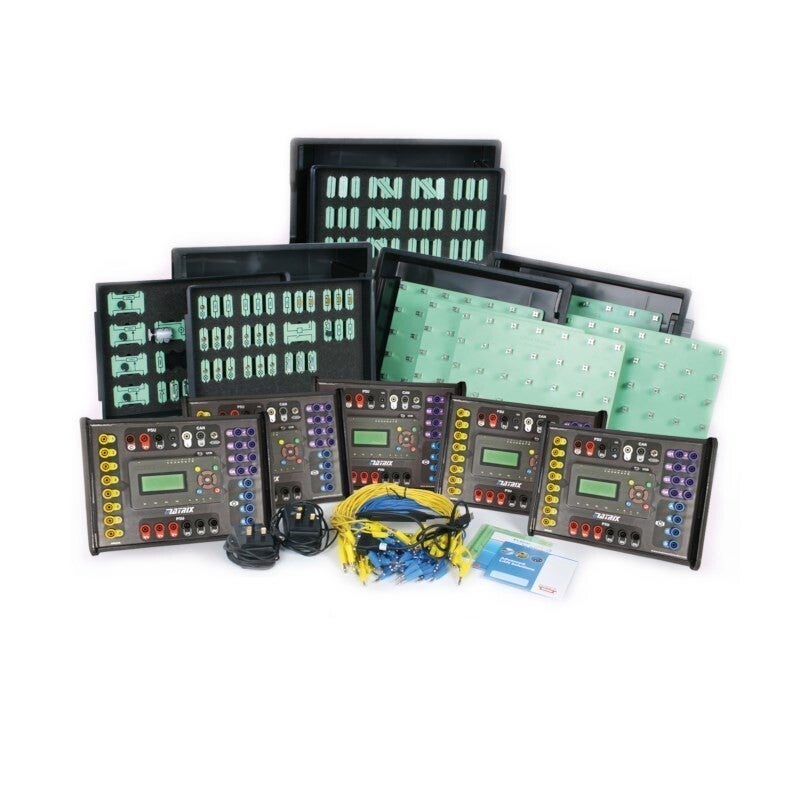

De set is verpakt in een speciale opbergboxen met inlage en deksel en bevat de volgende schakelelementen en toebehoren:
- 5 schakelborden,
- USB- Canbus
- zoemer,
- motor,
- lampen,
- leds en lamphouders,
- relais,
- weerstanden,
- zekeringhouders,
- schakelaars,
- diode,
- snoeren,
- 4 voedingen
- 5 MIAC's in kast,
- CD met Engelstalige handleidingen met (invul)werkbladen in PDF formaat.
Dit systeem is op aanvraag ook te leveren met een PICO-scope 4000.

Leerdoelen: De set imiteert de 4 hoofdbestanddelen van de voertuig techniek en agrowerktuigen (isobus);
- Dashboard
- Aandrijflijn controle
- Voorzijde ECU
- Achterzijde ECU
