SRS Bosch AB 8.4 (Airbag) Educational Trainer MSSRS1 AutoEDU

Autoedu Canbus airbag trainer Bosch

Beschrijving

  • Volledig functioneel systeem
  • Diagnose via OBD 16-polige diagnose-aansluiting
  • Open contacten voor meetsysteemcomponenten en circuits
  • Foutcodesimulaties

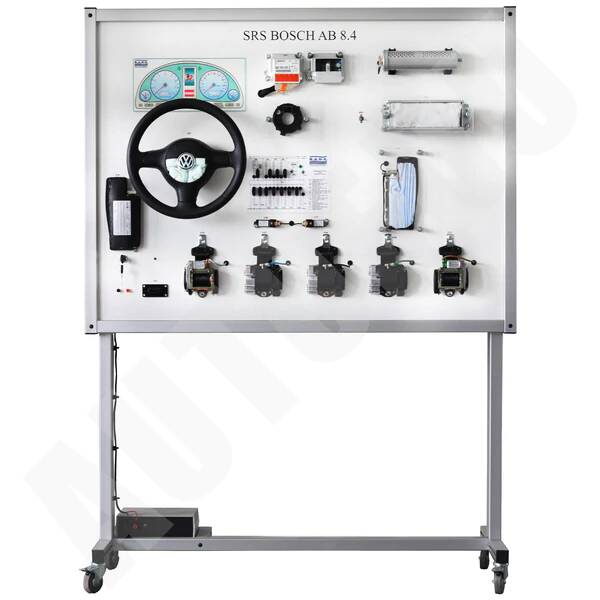

Een volledig functioneel aanvullend beveiligingssysteem is geïnstalleerd in een mobiel aluminium frame. Deze trainingsbordsimulator is speciaal ontworpen om technische studenten te helpen de constructie van het systeem te begrijpen. Het educatieve trainingsbord is gebaseerd op Audi/VW OEM-componenten. De standaard is uitgerust met een functioneel autoveiligheidssysteem SRS BOSCH AB 8.4 (AIRBAG).

De trainingsbordsimulator is een geweldig educatief hulpmiddel waarmee studenten de structuur van een aanvullend beveiligingssysteem kunnen leren, de componenten ervan kunnen bestuderen en verschillende metingen, tests en andere diagnostische procedures kunnen uitvoeren. Apparatuur voor technisch en beroepsonderwijs in de auto-industrie.



TECHNISCHE SPECIFICATIES EN FUNCTIES

  • Het trainingsbord is uitgerust met een veiligheidssysteem SRS BOSCH AB 8.4 (Airbag) met vier airbags, crashsensoren, mechanisme van airbagstuurwielmodule en spiraalkabel, veiligheidsgordels voor met ontstekers en spanners, veiligheidsgordels achter en twee bedieningseenheden ;
  • Dankzij de opengewerkte technologie van de zij-airbag en de regeleenheid van de passagier is de structuur van de componenten te zien;
  • Geïntegreerde inactieve airbag-ontstekers (na activering);

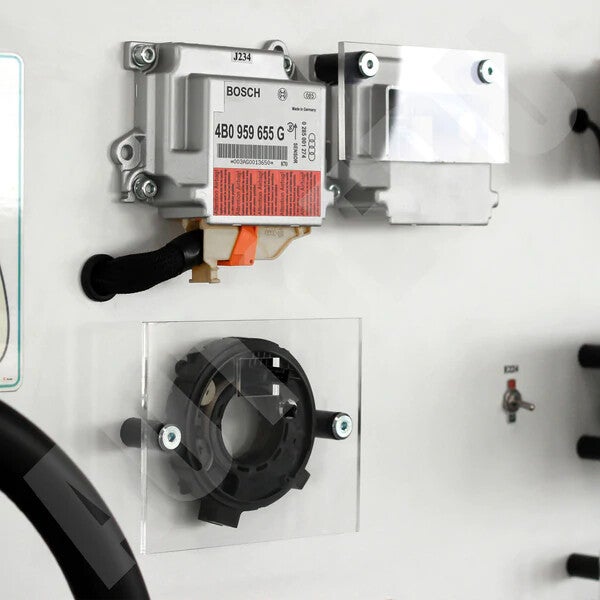

  • Het trainingsbord is geïntegreerd met twee veiligheidssysteembesturingen. De eerste – functioneel – met diagnosemogelijkheden, de tweede – na activering, met geregistreerde crashgegevens;
  • Elektrisch bedradingsschema met ingebouwde banaanstekkerjumpers voor metingen en simulatie van systeemfoutcodes;
  • Mogelijkheid om meer dan 10 systeemfouten te simuleren door banaanstekkerjumpers los te koppelen;

Diagnostiek en meting



OSCILLOSCOOP/MULTIMETER

  • De parameters van het systeem worden gemeten door verbinding te maken met de banaanconnector;
  • Mogelijkheid om elektrische signaalparameters van elk systeemonderdeel te meten;
  • Controle unit diagnose
  • Diagnose via OBD 16 – pin diagnose connector;
  • Identificatie van de elektronische regeleenheid (ECU);
  • Lezen/wissen van foutcodes;
  • De parameters van het besturingssysteem weergeven (live data);
  • Activeren van de aandrijvingen (afhankelijk van de regeleenheid);
  • Codering/configuratie besturingseenheid;

En meer

  • De standaard heeft een gesloten structuur - interne bedrading is niet zichtbaar
  • Voeding: 12 V van de batterij (niet meegeleverd als standaard accessoire)
  • Afmetingen ca. (HxLxB): 1820x1360x500 mm
  • Netto gewicht ca.: 60 Kg
  • Gemaakt in de EU
  • CE-certificaat:
  • Optionele accesoires
  • 12 V batterij
  • 220/12 V voedingseenheid
  • Automotive oscilloscoop
  • OBD Diagnostische scantool:



Trainingsapparatuur voor auto's is een geweldige tool voor professionele docenten en technici die studenten van technische vakken helpt uit te leggen hoe de processen in SRS Bosch AB 8.4 (Airbag) Educational Trainer werken en de technologie ervan.
