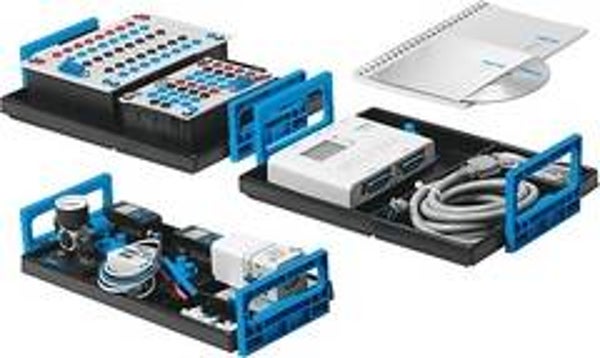

Equipment set TP 210 – Advanced level: Meting en controle in pneumatiek met FluidLab®-P

€ 0,00

De TP 210 apparatuur bouwt voort op de trainingsinhoud van de TP 101 en TP 201 apparatuur sets over het onderwerp van pneumatische meting en controle. De trainingsinhoud varieert van het eenvoudig meten van individuele, pneumatische componenten, basisprincipes van statusbewaking (conditiebewaking) tot (closed-loop) besturingstechnologie met discontinu (tweestapsactiecontroller) en continue controllers (PID-controller).

Daarnaast wordt veel nadruk gelegd op het bewustmaken van hoe om te gaan met perslucht op verantwoorde wijze als een vorm van energie.

Oefeningen voor het meten en analyseren van systeem- en controlegedrag helpen u om u voor te bereiden op een toekomst waarin diagnostiek, preventief onderhoud en energiebesparing steeds belangrijker worden.



Iets extra speciaals
Om de oefeningen compleet te maken, worden sensoren (bijvoorbeeld druk-, stroom- en nabijheidssensoren) aangesloten op de ingangen en worden de besturingssignalen naar de EasyPort USB-uitgangen geleid. De signalen worden op de computer geïnterpreteerd en gevisualiseerd door de FluidLab®-P software die in het leveringsbereik is opgenomen. Analoge waarden worden weergegeven als meetcurven.

Instructies over het voltooien van de oefeningen, positionele schetsen en blok circuit diagrammen zijn opgenomen in elke oefening, zodat u stap voor stap door elk van de tests. Gemeten resultaten worden vervolgens geïnterpreteerd, vergeleken met voorbeeldoplossingen en u wordt gevraagd om vragen over begrip te beantwoorden.



Cursusonderwerpen

  • Basisbeginselen van analoge gegevensverwerking
  • Toepassing en aanpassing van sensoren
  • Interpretatie van meetresultaten
  • Lezen en begrijpen van technische gegevens en meetcurven
  • Vloeibare engineering componenten, hun invloed en functie
  • Demonstratie van vloeistoftechnische effecten en speciale functies
  • Analytische fout vinden
  • Energie besparen
  • Evaluatie van wijzigingen in de status
  • Evenredige technologie
  • Besturingstechnologie met continue en discontinu controllers



De voordelen voor u

  • Snelle, pc-ondersteunde registratie van gemeten waarden
  • Groter trainingssucces door het meten van componenten en interpretatie van resultaten
  • Sensoren die studenten in staat stellen om het circuit en de componenten te "onderzoeken"
  • Veronderstellingen met betrekking tot systeemgedrag kunnen gemakkelijk worden bewezen
  • Het leren van de principes van meting en analyse en het direct toepassen ervan in andere circuits
  • Het aantonen en begrijpen van de principes van vloeistoftechniek sneller
  • Systeemanalyse via pc: state-of-the-art diagnostische methode
  • Beter inzicht in vloeistoftechnische componenten en processen en dus een hogere kwaliteit van de opleiding



Inclusief FluidLab®-P

De FluidLab®-P software voor het vastleggen van gemeten waarden is een belangrijk onderdeel van het trainingspakket TP 210. Slechts een paar eenvoudige stappen zijn nodig om de interface te configureren, de sensoren aan te passen en de taal te selecteren. Oefeningen kunnen dan worden gestart. Deze zijn onderverdeeld in de gebieden basistests, cilindercontroles, evenredige technologie en controle technologie. Oefeningen worden ondersteund door verbindingsdiagrammen, beschrijvingen en voorbeeldoplossingen. Het meetproces is ook software gestuurd. Resultaten kunnen worden gemeten met meetpunten, uitgeprint of geëxporteerd naar een spreadsheetprogramma. De software bevat ook het volledige boek van oefeningen in PDF-formaat.



Systeemvereisten

  • PC met Windows XP/7/8/10
  • Pentium® III of gelijkwaardig
  • 2 GB RAM
  • CD-ROM-schijfstation
  • USB 2.0 or serial interface
  • 1280 x 1024 pixels
  • NI LabView 2012 Runtime (included in scope of delivery)



Components from the TP 101 and TP 201 equipment sets are required in order to complete the exercises.

Voor zuigerkrachtmetingen is de krachtsensor (Order nr. 539780) die niet onder het toepassingsgebied van de levering is opgenomen, vereist.
