Uitrustingset TP 201 – Basisniveau: Basis elektro pneumatiek training

Elektropneumatiek, Basisniveau. De belangrijkste basisprincipes in één compact boek.

Top solenoïde kleppen voor training

Eenvoudige aansluiting van de solenoïde spoelen via 4 mm veiligheidsaansluitingen met LED-indicator voor bediening. De handmatige overschrijven vergrendelingen en maakt zeer eenvoudige fout simulatie. Het poortpatroon is volgens de huidige symbolen naar DIN ISO 1219. De nieuwste ventieltechnologie is compact, stevig en goedkoop met de Didactic-Plus en wordt uiteraard geleverd met het betrouwbare Quick-Fix montagesysteem.

Elektronische nabijheidssensoren – compatibel en betrouwbaar

Deze nabijheidssensoren zijn gebaseerd op hetzelfde sleufmontagesysteem als de pneumatische nabijheidssensoren in TP 101. We hebben gekozen voor kortsluitingsbestendige, elektronische nabijheidssensoren vanwege hun lange levensduur in trainingstoepassingen.

Logica programmeren? Dat is logisch.

De basisprincipes zijn vastgelegd met relaiscontrolesystemen en de nieuwe aanvullende apparatuursets "Controllers for fluid engineering" worden gebruikt volgens individuele eisen.

De werkmap bevat een reeks gegradueerde projectoefeningen op basis van daadwerkelijke industriële toepassingen, een verbeterde sectie over fundamentals en een multimedia-cd-rom. De basis voor competente training. Plaats nu uw bestelling!

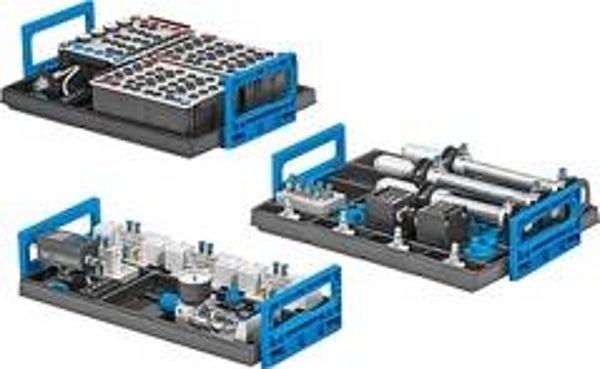

Het aantal en het ontwerp van componenten zijn speciaal afgestemd op de projecten in de werkmap, zodat de belangrijkste opleidingsdoelstellingen met weinig uitgaven kunnen worden bereikt. Geleverd in praktische, Systainer-compatibele apparatuur trays.

Opleidingsdoelstellingen

• Structuur, functie en toepassing van enkelwerkende en dubbelwerkende cilinders
• Basisparameters berekenen
• Directe en indirecte actuatie
• Toepassing en functie van 3/2 en 5/2-weg solenoïde kleppen
• Analyse van circuits
• Opties voor drukmeting
• Drukafhankelijke controlesystemen
• Inklinkingscircuits
• Logische bewerkingen: EN/OF/NIET
• Logicabewerkingen combineren
• Functie en toepassing van limietschakelaars
• Eindpositiebewaking met behulp van elektronische nabijheidssensoren
• Vertragingskleppen
• Het realiseren van oscillerende beweging
• Economische overwegingen voor het gebruik van pneumatische componenten
• Problemen met eenvoudige elektropneumatische circuits oplossen

Ook bestellen:

Werkmap

Twaalf projectgerichte oefeningen, die steeds complexer worden en geschikt zijn voor apparatuurset TP 201, zijn de ideale introductie tot elektropneumatiek. Echte probleembeschrijvingen met positionele schets, concrete projecttaken en gedetailleerde hulpmiddelen voor professionele implementatie bieden de ideale voorbereiding op de echte industriële omgeving.

De werkmap bevat:

• Voorbeeldoplossingen
• Trainingsnotities
• Multimedia CD-ROM met graphics, foto's van industriële toepassingen, animaties en FluidSIM® circuitdiagrammen
• Oefenbladen voor stagiairs

Aanvullende media

• FluidSIM® Pneumatiek
• eLearning cursus: Elektropneumatiek
• Leerboek Basisprincipes van pneumatiek en elektropneumatiek
• Transparantieset, Elektropneumatiek
• DVD Electropneumatiek/Elektrohydraulische stoffen

Aanbevelingen voor accessoires, media en extensies

• Aluminium profielplaat

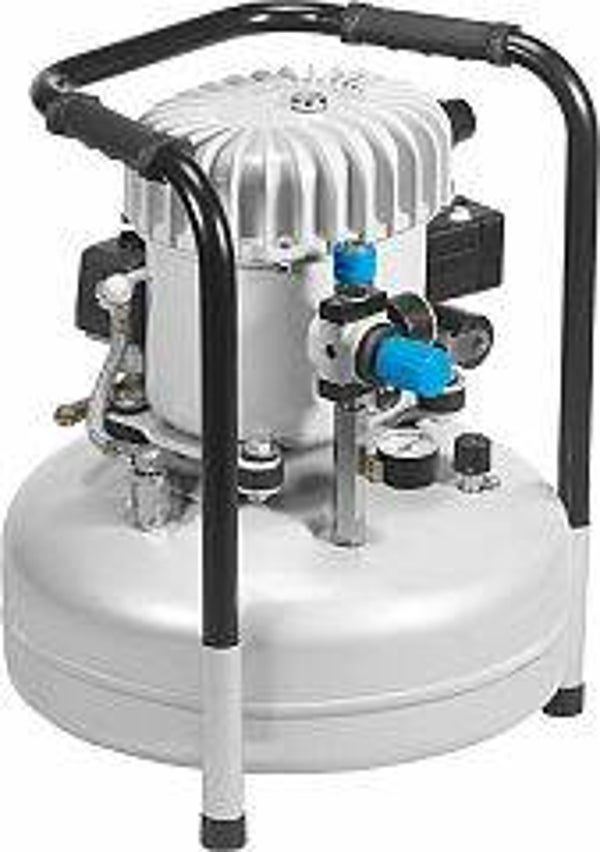

• Compressor
• Tafelvoedingseenheid
• Voeding voor montageframe
• 4 mm Veiligheidslaboratoriumkabels, 106 stuks, rood, blauw en zwart (orde nr. 8092668)
• Elektropneumatiek, Basisniveau TP 201: Werkmap

De belangrijkste onderdelen in één oogopslag

• Signaalingang, elektrisch (Orde nr. 162242)
• Relais, drievoudig (Orde nr. 162241)
• Limietschakelaar, elektrisch, linksgestuurd (Order nr. 183322)
• Limietschakelaar, elektrisch, rechtsgestuurd (Order nr. 183345)
• Nabijheidssensor, optisch, M12 (Orde nr. 572744)
• Nabijheidssensor, elektronisch, met cilindermontage (Orde nr. 2344752)
• 2 x 3/2-weg solenoïde klep met LED, normaal gesloten (Order nr. 567198)
• 5/2-weg solenoïde klep met LED (Bestel nr. 567199)
• 5/2-weg dubbele solenoïde klep met LED (Order nr. 567200)
• Druksensor met display (Bestel nr. 572745)
• Eenrichtingsstroomregelklep (Orde nr. 193967)
• Eenswerkende cilinder (Order nr. 152887)

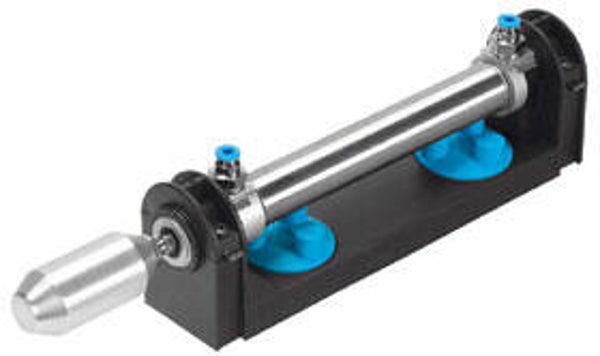

• Dubbelwerkende cilinder (Order nr. 152888)
• Opstartklep met filterregelklep (Order nr. 540691)
• Spruitstuk (Orde nr. 152896)
• Kunststof buizen (Bestel nr. 151496)
